[#649-T-57] 고속 엘리베이터의 카운터웨이트, 일반 엘리베이터보다 무거울까?

고속 엘리베이터의 카운터웨이트, 일반 엘리베이터보다 무거울까?

엘리베이터는 단순히 위아래로 움직이는 수직 운송 수단을 넘어, 정밀한 균형과 안전성을 기반으로 설계된 복합 시스템입니다. 그중 카운터웨이트(Counterweight, 추)는 엘리베이터의 안정적 운행과 에너지 효율을 결정짓는 핵심 부품 중 하나입니다.



엘리베이터



I. 카운터웨이트의 역할은?

카운터웨이트는 엘리베이터 카(car)와 반대 방향으로 움직이며, 아래와 같은 목적을 가집니다:

• 모터의 하중을 줄여 에너지 소모 감소
• 승강기의 속도 제어 및 제동 시스템 보조
• 비상 상황 시 낙하 방지와 안전 확보

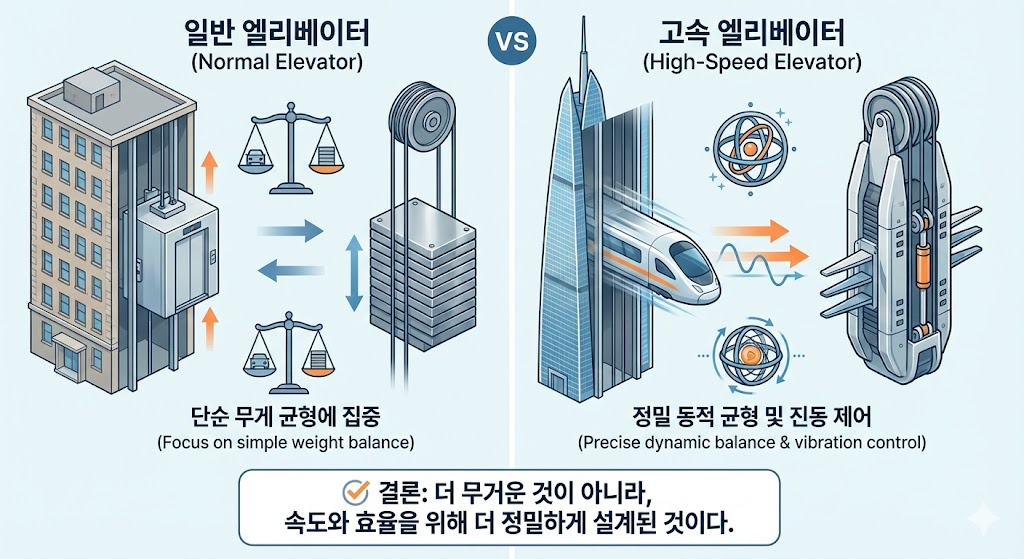

II. 일반 엘리베이터 vs 고속 엘리베이터, 추 무게는 어떻게 다를까?

결론: 고속 엘리베이터의 추는 더 무거운 것이 아니라, 더 정밀하게 설계된 것입니다.



일반적으로 엘리베이터의 카운터웨이트는 아래의 공식으로 설계됩니다:

카운터웨이트 무게 ≈ (정격 적재 하중의 50~60%) + 카 자체 무게



하지만 고속 엘리베이터는 다음과 같은 이유로 차별화된 설계를 적용합니다:

1. 속도와 진동 대응을 위한 정밀 설계

초고층 건물에서 운행되는 고속 엘리베이터는 시속 수백 km에 달하는 속도를 낼 수 있습니다. 이러한 환경에서는 무게보다는 동적 균형과 진동 억제가 중요합니다. 추의 무게를 일률적으로 무겁게 하기보다, 하중 변화에 따른 반응성을 고려해 설계됩니다.

2. 에너지 효율과 시스템 수명

추가 과도하게 무거우면 오히려 모터에 부담을 줄 수 있어, 고속 엘리베이터에서는 필요한 만큼만 무게를 싣고 에너지 손실을 최소화하는 것이 핵심입니다.

3. 카운터웨이트 무게 비율 조정

일반 엘리베이터는 적재 하중의 절반에 맞춰 추를 맞추지만, 고속 엘리베이터는 하중 편차가 더 다양하고 극단적인 경우가 많기 때문에 그에 맞춰 무게 비율이 조정되거나, 심지어 더 가벼운 추를 사용하는 경우도 있습니다.



엘리베이터 카운터 웨이트의 기능은 무엇입니까? - 블로그



IV. 정리: 추 무게는 ‘속도’보다 ‘설계 목적’에 따라 달라진다

결론적으로, 고속 엘리베이터의 추는 반드시 더 무겁지는 않습니다. 대신, 속도, 하중 변화, 안전성, 에너지 효율을 종합적으로 고려해 정밀하게 설계됩니다. 이는 승강기의 성능뿐만 아니라, 유지비용, 운행 효율성에도 큰 영향을 미칩니다.



참고 용어

• 카운터웨이트 (Counterweight): 엘리베이터 카의 반대편에 위치해 무게 균형을 맞추는 추
• 정격 적재 하중: 엘리베이터에 실을 수 있는 최대 허용 하중
• 동적 안정성: 고속 운행 중 흔들림 없이 움직이기 위한 설계적 특성
